Влияние конденсаторов на звук




С разрешения автора А. Дмитриева   город Омск."Каденция".

Оценка влияния переходных конденсаторов на звучание усилителей

    В настоящее время на рынке радиоэлементов предлагается большое количество разных типов конденсаторов, как отечественных, так и зарубежных, применяемых в качестве разделительных в ламповых усилителях (1-3). С целью определения, какие типы конденсаторов предпочтительны к использованию в любительских конструкциях, были проведены электрические измерения характеристик конденсаторов, попавших мне под руку, и субъективная оценка их влияния на звук. Наибольшее внимание уделялось отечественным изделиям, потому что наша промышленность производила (с грустью, в прошедшем...) конкурентоспособные, а часто - и уникальные изделия, во-вторых, отечественные радиоэлементы более доступны любителям. Оговорюсь, что эта статья не претендует на полноту обзора всех имеющихся типов конденсаторов, а призвана лишь помочь любителям хорошего звука в применении того или иного типа. Рекомендую также ознакомиться со статьей (3).
    Избавлю уважаемого читателя о теоретических выкладок, диаграмм и прочего, все это подробно изложено в (1, 3). Буду подробно рассматривать лишь емкость конденсатора  Cx и потери энергии переменного сигнала, выражаемые тангенсом угла потерь Dx. Отмечу, что фактор Dx зависит от материала диэлектрика, и во многом - от конструкции конденсатора и технологии производства. Причем параметры Cx и Dx зависят как от частоты, так и от амплитуды приложенного к конденсатору сигнала. Эти параметры измерялись цифровым измерителем иммитанса Е7-14, Позволяющего производить измерения на частотах 100 Гц, 1 кГц и 10 кГц при величине переменного сигнала 2 В rms (для частоты 10 кГц проводились измерения также сигналом с уровнем 40 мв) (4). Результаты измерений сведены в табл.

am1.gif width=

    Субъективная оценка влияния конденсаторов на звук проводилась в два этапа. Первоначально использовался метод исключения, когда оцениваемый конденсатор Cx (рис.), включенный на входе усилителя, шунтировался контактами реле.

am2.gif width=    am3.gif width=

После этого использовался метод замещения или попарного сравнения:
1. в самодельном двухтактном усилителе на EL34 конденсаторы подключались между драйверным и выходным каскадами;
2. в однотактном усилителе на 300В по схеме H. Reichert*а между тремя каскадами.

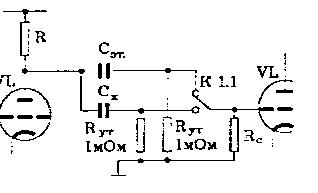

    Схема установки показана на рис., в качестве эталонного конденсатора Cэт использовались конденсаторы MIT Multi Cap RTX. Прослушивание проводилось на комплекте аппаратуры стоимостью около 4000 USD следующим образом. Трое моих друзей, далеких от технических подробностей, но любящих и ценящих музыку (отдельное им спасибо за то время, что они потратили!), отдельно записывали свои впечатления от звучания, причем в момент прослушивания они не знали, подключен ли Multi Cap за 16 USD, или К78-2 за 3 одеревеневших RusRubl. Обобщенные результаты субъективных экспертиз я привожу в табл.

am4.gif width=

 Что же можно сказать по результатам измерений и прослушивания? С моей точки зрения, наибольший интерес в качестве разделительных представляют бумагомасленные фольговые К40у-9 и фторопластовые ФТ, К72п-6 конденсаторы, которые ни в чем не уступают своим именитым аналогам. Примечательно, что у конденсаторов К40у-9 и ФТ3 тангенс угла потерь снижается с уменьшением уровня сигнала и достигает у ФТ3 Dx=0,0005, что, по-видимому, благоприятно сказывается на звуке. Конденсаторы MIT Multi Cap оправдали свою популярность, а вот изделия французской фирмы Solen я бы не рекомендовал использовать в слабосигнальных цепях, тогда как их применение в сильноточных цепях - в разделительных фильтрах акустических систем и в блоках питания дает прекрасные результаты. Заслуживают внимания и поликарбонатные конденсаторы К77, имеющие достаточно большую емкость при небольших габаритах, а также и полистирольные К71. Комбинированные К75 и лакопленочные К76, несмотря на тенденцию снижения Dx при уменьшении амплитуды сигнала лучше использовать в блоках питания, тем более, что для этого они и разрабатывались. В конце табл. 1 приведены результаты измерения электролитических конденсаторов (начиная с южнокорейских SHOEI), выводы делайте сами. Несмотря на хорошие показатели оксидно-полупроводниковых конденсаторов К53-28, их применение для шунтирования катодных резисторов приводит к появлению резкости, "механистичности" в звуке. Если есть возможность, применяйте в блоках питания усилителя конденсаторы КБГ-МН, К75-24 и т. п. (если только потом сможете такой усилитель поднять...)

Какие выводы я хочу сделать? Итак:

    1. Измерение параметров не дает полной информации, будет "звучать" данный конденсатор или нет; хотя стабильность характеристик в широком диапазоне и снижение потерь при уменьшении сигнала является обнадеживающим фактором.
    2. Чем слабее сигнал, тем большее влияние на него может оказать диэлектрик разделительного конденсатора. Влияние конденсаторов в фильтрах акустических систем и на выходе драйверных каскадов менее ощутимо, чем во входных. В последних это влияние особенно заметно при больших значениях сеточного сопротивления утечки, что оправдывает применение схем с гальванической связью, то есть без разделительного конденсатора.
    3. Верно, конденсаторы оказывают влияние на звук, но не стоит это влияние переоценивать, так как оно несоизмеримо слабее, чем влияние выходных и прочих трансформаторов, схемотехники (в частности, выбор режимов ламп, тип ламп и экземпляров ламп). Как показывает опыт, изменение режима работы лампы входного каскада кардинально меняет звук всего усилителя, тогда как замена разделительных конденсаторов в посредственном усилителе не изменит практически ничего, пусть даже и стоимость такого "чуда" возрастет вдвое.
    4. Ламповый усилитель, при внешней простоте схемы, является устройством, где все узлы, элементы, конструкция комплексно взаимодействуют как между собою, так и с внешними устройствами: источником сигнала, акустическими системами (а через них и с помещением прослушивания), электрической сетью. Причем чувствительность к типу применяемых радиоэлементов разных узлов усилителя так же может изменяться с учетом изложенных факторов*. Поэтому определять, какой тип конденсаторов (резисторов, проводников) предпочтителен в данной конкретной конструкции, необходимо уже после того, как отработана схемотехника, конструкция усилителя. При этом не отменяются личные пристрастия разработчика и то, с какой другой аппаратурой и для прослушивания каких музыкальных жанров усилитель будет использоваться и, что немаловажно, какова планируемая себестоимость Вашего создания (или возможности Вашего кошелька).
    5. Не без гордости отмечу, что отечественные конденсаторы (наряду с радиолампами, резисторами) обеспечивают прекрасное качество звука при их грамотном применении.
Хочу пожелать самодельщикам успехов в их таком прекрасном хобби! Побольше экспериментируйте, пробуйте различные радиоэлементы, лампы, схемы (не отрицая огульно при этом классические), и это поможет вам по-настоящему почувствовать музыку! Смею надеяться, что вышеизложенный материал окажется Вам полезен.

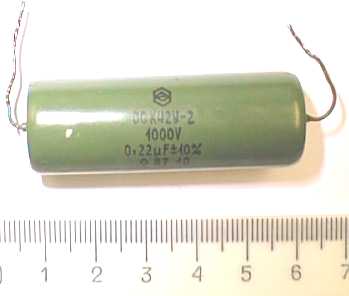

(Нажми на фотографию, в увеличеном виде увидишь наши знаменитые конденсаторы: ФТ3, К40У9, К71-5, К75-10, ОСК42У-2, СГМ-4Г.
